2016年03月23日

オイルフリー真空ポンプ(ベーンレスポンプ)をご使用中のお客様へ

安全に良好な状態でお使いいただくために定期的なお手入れと点検をお勧めします。

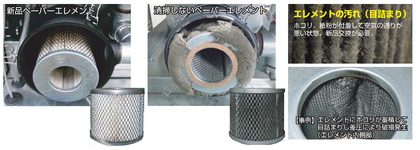

【1】ペーパーエレメントの清掃、交換をお願いします!
(点検推奨時間:1週間毎、交換推奨時間:5,000時間または1年)
 ペーパーエレメントは真空ポンプに吸込まれる空気をろ過するフィルターの働きをします。空気に含まれるゴミや粉塵を吸収するため、定期的な清掃や交換が必要です。汚れた状態で使い続けると、真空ポンプの性能が低下し、ポンプの故障につながります。

【2】ポンプ全体の汚れ・ホコリを取り除いてください!
 (ポンプ全体の点検推奨時間:1週間毎)

【3】ギアオイルの交換をお願いします!
 (オイル交換推奨時間:5,000時間または1年)

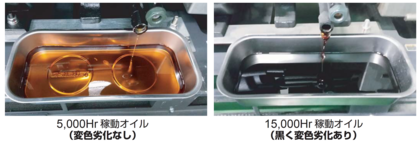

 真空ポンプ内オイルは潤滑などを行い、ギア内部をスムーズに回転させるためのものです。真空ポンプを調子よくお使いいただくためにはオイル交換は大変重要です。オイルを交換しないで長く使うと、添加剤の消耗、熱による酸化、スラッジなどによる汚れが起きます。そして粘度が変化することで、最悪の場合はポンプロックといったトラブルにいたることもあります。

投稿者 staff : 09:56 | コメント (0)

2016年03月11日

真空ポンプKCEの省エネ事例(11)

電子部品や太陽光パネル、セラミックコンデンサなどの吸着搬送に真空ポンプが使用されています。

 リチウム電池製造工場でモジュールの吸着搬送に使用されていた小型真空ポンプ 53台をオイルフリー真空ポンプ インバータモデルKCE380A 1台に集約した事例をご紹介させていただきます。小型真空ポンプ使用中は①真空ポンプから発塵する、②電気代がかかる、③メンテナンスに手間がかかる、④騒音が大きい、などの問題がありましたが、KCE導入により大幅に改善されました。

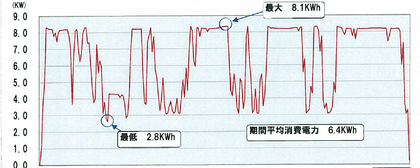

 ①真空ポンプからの発塵は非接触の高効率ロータを搭載したKCEに更新することにより無くなりました。②電気代はKCEのインバータ制御により下図に示すように平均電力11kWから6.4kWまで削減できました(省エネ42%)。③KCE 1台に集約することに多数の真空ポンプのメンテナンスが不要となりました。また、KCEはオーバーホールサイクル20000時間と従来機に比べてロングライフを実現しています。メンテナンス時期到達を液晶パネルで知らせる機能も付いているため、メンテナンス時間の管理も容易です。④KCEの2重パッケージ構造により運転音も大幅に低減できました。

 省エネや消音など様々なメリットがありましたが、特に運転音を高く評価いただき、リピートで他のラインへもKCEを導入いただいております。

【導入前】小型真空ポンプ×53台(ロータリーベーン式・ダイヤフラム式)

【導入後】KCE380A×1台


投稿者 staff : 13:47 | コメント (0)

2016年02月24日

真空ポンプKCEの省エネ事例(10)

封筒や紙袋などの製袋機の真空源(紙の吸着搬送、デリバリエアー)に真空ポンプが使用されています。
果実の包装紙の製造工場でドライポンプKRA8・KD750・KRS5(販売終了機種) 各1台をオイルフリー真空ポンプ インバータモデルKCE190A 1台に更新した際に運転音と消費電力を測定させていただきました。

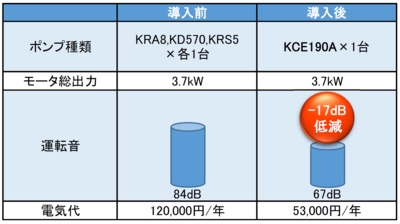

KCEの非接触の高効率ロータ構造と2重パッケージ構造により運転音を67dBまで下げることができました。-10dB削減すると聴感音量は半分になるため、お客様にも消音効果を実感していただくことができました。また、KCEのインバータ制御により電気代を12万円/年から5.3万円まで削減することができました(省エネ56%)。
上記のお客様では導入前にデモにより既存機との違いを実感していただきました。各機種を取り揃えておりますので、デモをご希望の方はお気軽にお問合せください

※運転音は真空ポンプの正面から1mの距離で測定

投稿者 staff : 09:34 | コメント (0)

2016年01月28日

真空ポンプKCEの省エネ事例(9)

封筒や紙袋などの製袋機の真空源(紙の吸着搬送、デリバリエアー)に真空ポンプが使用されています。
デパート用紙袋の製造工場でドライポンプKRA6・KRA8・KRA10(販売終了機種)合計41台をオイルフリー真空ポンプ インバータモデルKCE620A 4台(1台は予備機)に更新した際に消費電力を測定させていただきました。インバータモデルKCEは機械の稼動数やクラ数に応じてポンプの回転数が自動的に最適制御されるため無駄な電気を使用しません。上記の工場では66%省エネすることが出来ました。

※電気代13円/kW・h、稼働時間 18時間、稼働日数 297日で試算

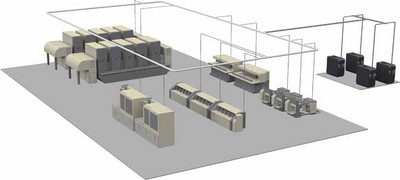

また、集中化により一括メンテナンスが可能になり、運転音の低減や発熱減少による空調負荷低減など工場内の環境改善にも効果がありました。

投稿者 staff : 16:43 | コメント (0)

2016年01月14日

真空ポンプKCEの省エネ事例(8)

段ボールの打抜機にて、段ボールを吸着保持するために真空ポンプが使用されています。

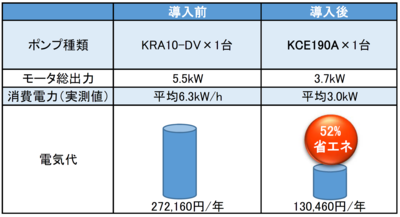

 段ボール製造工場で打抜機に使用されていたドライポンプKRA10-DV(販売終了機種)をオイルフリー真空ポンプ インバータモデルKCE190Aに更新した際に消費電力を測定させていただきました。オイルフリー真空ポンプはロータとシリンダが接触しない高効率ロータを搭載しており、従来機比1.7倍の流量を達成しているため、モータ出力3.7kWの機種に変更できました。さらに、インバータ制御により年間の電気代を52%削減することができました。

※電気代12円/kW・h、稼働時間 12時間、稼働日数 300日で試算

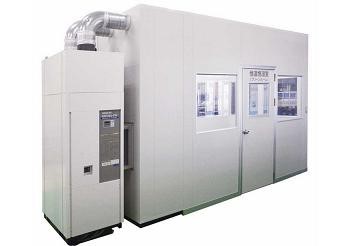

段ボール製造工場では他にもオリオンの製品が使用されています。段ボールの引っ張り試験機の温調管理や強度試験前の調湿には恒温・恒湿室、設備用精密空調機PAP-R、段ボール保管時の変形防止には除湿乾燥機RFBが最適です。

投稿者 staff : 10:26 | コメント (0)

2016年01月06日

英文カタログのご紹介

オイルフリー真空ポンプ・ブロワ総合カタログの英語版カタログ『Oil free vacuum pumps and blowers Catalog』を作成しました。日本語版と同内容で、製品の特長や各製品の仕様表・外形図・能力線図などが記載されています。下記からダウンロードいただけます。
英語版カタログダウンロードはこちら
日本語版カタログダウンロードはこちら

海外での納入実績も多数あります。詳細はお問合せください。


投稿者 staff : 09:51 | コメント (0)

2015年12月24日

実例をご紹介!オイルフリー真空ポンプ省エネ事例

オイルフリー真空ポンプ インバータモデル KCEの省エネ事例を技術資料としてまとめました。実際に納入させていただいた事例をご紹介しています。ご覧になりたい方はこちらからダウンロードしてください。

【内容】
■オイルフリー真空ポンプ・ブロワの特長
 高効率ロータ
 ドライ摺動
 Eco speed control
■オイルフリー真空ポンプの省エネ事例
 空気輸送
 吸着搬送
 真空成形機
 検査装置
 エアーナイフ

投稿者 staff : 14:17 | コメント (0)

2015年12月17日

基礎から分かる!真空ポンプ・ブロワ入門

「真空とは?」から選定時の注意事項まで、真空ポンプ・ブロワの基本的内容をまとめた技術資料を作成しました。ご覧になりたい方はこちらからダウンロードしてください。

【内容】
■真空ポンプとブロワの基礎知識
 真空とは
 ブロワとは
 真空ポンプの種類1
 真空ポンプの種類2
 真空単位(ゲージ圧と絶対圧)
 真空単位(単位換算表)
■真空ポンプ選定時の注意事項
 標高補正係数について
 能力線図(性能曲線)について
 配管抵抗について

投稿者 staff : 11:58 | コメント (0)

2015年12月08日

真空ポンプKCEの省エネ事例(7)

食品容器やフィルムの成形機、加工機、検査機などの真空源として、オイルフリー真空ポンプ インバータモデルKCEは多くのプラスチック製造工場での納入実績があります。

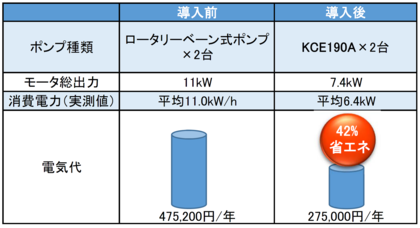

 ペットボトル製造工場でプリフォーム(試験管の形をしたペットボトルの原型)の検査時の吸着固定用に使用されていた真空ポンプをオイルフリー真空ポンプに更新した事例をご紹介します。ロータリーベーン方式の真空ポンプ 2台をKCE190A 2台に更新したことにより、平均消費電力を11.0kWから6.4kWまで削減でき、電気代を42%削減できました

※電気代12円/kW・h、稼働時間 12時間、稼働日数 300日で試算

ペットボトルの製造工場ではプリフォームの検査の他にも、ペットボトルのラベルを貼り付けるシュリンクラベラーのラベル搬送や容器・カップの表面印刷時の吸着固定に真空ポンプが使用されています。

シュリンクラベラー


容器・カップの表面印刷

投稿者 staff : 12:12 | コメント (0)

2015年12月02日

真空ポンプKCEの省エネ事例(6)

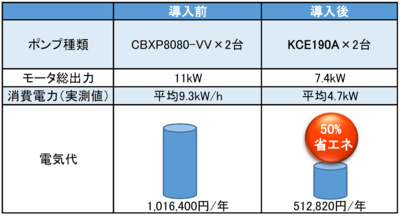

加工機、自動機、印刷機などの各種製造装置や包装機などの真空源にオイルフリー真空ポンプをご使用いただけます。センサーの検査装置の真空源としても納入した実績があり、納入時に消費電力を測定させていただきました。ロータリーベーン方式のドライポンプCBXP8080-VV 2台をオイルフリー真空ポンプ インバータモデル KCE190A 2台に更新したことにより、年間の電気代を50%削減できました。

※電気代13円/kW・h、稼働時間 24時間、稼働日数 350日で試算

ドライポンプCBXP8080-VVは2つのポンプを搭載した機種で、真空・ブロワ、真空・真空、ブロワ・ブロワ等の各種組み合わせが可能なコンビネーション型真空ポンプです。オイルフリー真空ポンプでもコンビネーションポンプを取り揃えており、インバータ制御不要の場合にはKCP150150、インバータ制御の場合にはKCE190190をお選びいただけます。各種自動機の要求真空度、圧力が違う場合や設置スペースの削減に最適です。ご要望に応じて様々なモデルを作成いたしますので、是非お問合せください。

投稿者 staff : 15:11 | コメント (0)

2015年11月26日

真空ポンプKCEの省エネ事例(5)

オイルフリー真空ポンプ インバータモデルKCEは電子部品、ウエハ、セラミックコンデンサ、太陽光パネル、DVDなどの吸着搬送に幅広くご使用いただいております。

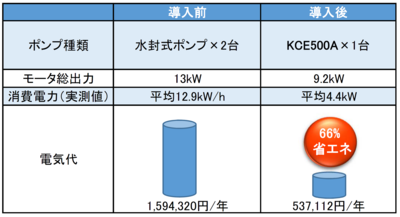

端末部品製造工程の吸着搬送でご使用されていた水封式ポンプ2台をKCE500A 1台に更新した際に消費電力を測定させていただきました。負荷率100%とした時の試算値では13%の省エネでしたが、実際は負荷率39%で66%の省エネになりました。

※電気代14円/kW・h、稼働時間 24時間、稼働日数 365日で試算

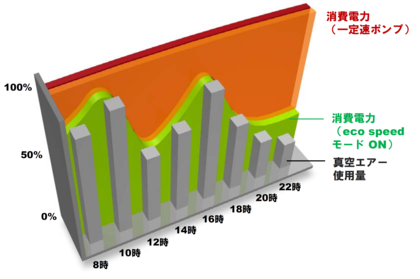

 オイルフリー真空ポンプ インバータモデルKCEは『eco speed control』を標準搭載しており、下図のとおりお客様の真空エア使用量に応じて回転数を下げるため(黄緑色の部分)、電気代を削減できます。台数制御も対応いたしますので、是非ご相談ください

投稿者 staff : 15:22 | コメント (0)

2015年10月21日

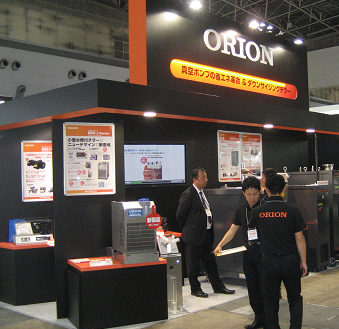

JAPAN PACK2015来場御礼

JAPAN PACK 2015 日本国際包装機械展が10月13日から16日まで開催され、弊社も『真空ポンプの省エネ革命&ダウンサイジングチラー』をテーマに真空ポンプとチラーを出展いたしました。たくさんの方にご来場いただき誠にありがとうございました。

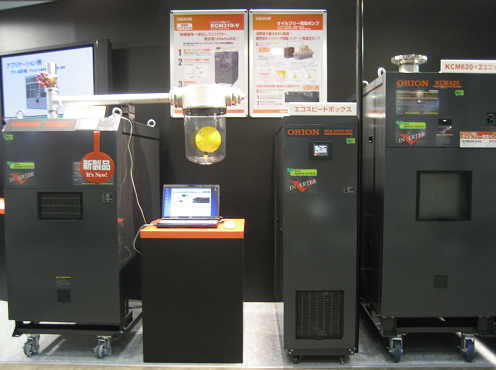

下の写真の左側に設置されている機種が新発売のオイルフリー真空ポンプ モジュールマルチモデルKCM310です。インバータ、フィルター、圧力センサを内蔵したコンパクト設計で、真空度は100kPaに対応しています。デモ機も貸出しておりますので、ご興味のある方は是非お問合せください。

投稿者 staff : 11:45 | コメント (0)

2015年10月07日

JAPAN PACK2015出展のご案内

JAPAN PACK 2015 日本国際包装機械展が10月13日から16日まで開催されます。
オリオン機械も『真空ポンプの省エネ革命&ダウンサイジングチラー』をテーマに出展いたしますので、是非ご来場ください。ご来場いただいた方にオリオンロゴ入りボールペン5色の中からお好きな色をプレゼントいたします!
【開催日時】10月13日(火)~10月16日(金) 10:00~17:00
【場  所】東京ビッグサイト
【小間番号】6-426(東6ホール)
【出 展 機】オイルフリー真空ポンプ、ダウンサイジングチラー

~包装機・製袋機メーカ様・ご使用中の皆様へ~
■真空ポンプも省エネの時代となりました
業界初のオイルフリー&インバータ制御で、クリーン&省エネをご提案。増設モジュール設計により省スペースを実現。各種デモ機を準備しており、省エネ性をご確認できます。

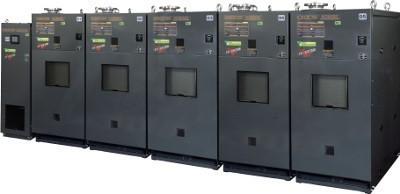

※写真はKCM620-V

オイルフリーモジュールマルチモデル KCM620-Vの関連ページはこちら
オイルフリーモジュールマルチモデル KCM310-V【新発売】の関連ページはこちら

■チラーの即納体制が整いました
 選べるチラーラインナップにより省エネ、且つ安定した冷却をご提案。シール部の強度アップ、タクトタイム短縮、歩留まり向上!全国にデモ機を配備しております。

投稿者 staff : 11:50 | コメント (0)

2015年09月28日

オイルフリー真空ポンプ用途事例

化粧品や食品、薬品などを乳化・攪拌する際に真空乳化攪拌装置が使用されています。乳化攪拌装置の真空ポンプとしてオリオンのオイルフリー真空ポンプをご使用いただけます。1 by 1システムにはベーシックモデルKCPシリーズ、インバータ制御による省エネをご希望される場合にはインバータモデルKCEシリーズ、集中化により大流量が必要な場合にはモジュールマルチモデルKCMシリーズと様々なシリーズをラインナップしています。

※ポンプはKCP250D

投稿者 staff : 11:24 | コメント (0)

2015年09月18日

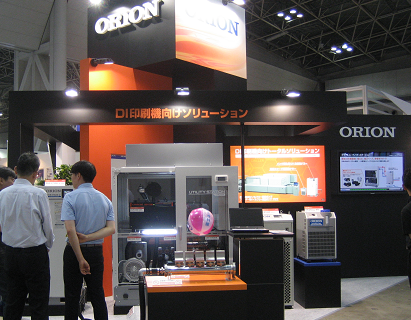

IGAS2015 来場御礼

IGAS2015(国際総合印刷機材展)が9月11日から6日間開催され、弊社もDI印刷機向けのユーティリティーとして真空ポンプやチラーを出展させていただきました。たくさんの方にご来場頂き誠にありがとうございました。

中心に展示されているのは『ユーティリティーステーション』です。DI印刷機の周辺機器をトータルでコーディネートさせていただきます。
・乾燥ステージ温調用チラー
・インク温調またはUV用チラー
・圧胴吸着用オイルフリー真空ポンプ
・フィーダー用オイルフリー真空ポンプ・ブロワ
・排気用ブロアー など
展示会にご来場いただけなかった方は是非お問合せください。

投稿者 staff : 16:03 | コメント (0)

2015年07月24日

真空ポンプ・ブロワ入門

「真空とは?」からポンプ選定時の注意点や省エネ事例など、オイルフリー真空ポンプ・ブロワの技術資料のページで紹介している内容を冊子にまとめました。真空ポンプ・ブロワに関して基礎からご紹介していますので是非ご覧ください
【掲載内容】
○真空ポンプとブロワの基礎知識
 ・真空とは
 ・真空ポンプの種類
 ・真空単位(ゲージ圧と絶対圧)
 ・真空単位(単位換算表)
○真空ポンプ選定時の注意事項
 ・標高補正係数について
 ・能力線図について
 ・配管抵抗について
オイルフリー真空ポンプ・ブロワの特長
 ・新開発の高効率ロータ
 ・ドライ摺動
 ・eco speed control
○省エネ事例
 ・真空ポンプKCEの省エネ事例(空気輸送)
 ・真空ポンプKCEの省エネ事例(吸着搬送)
 ・真空ポンプKCEの省エネ事例(真空成形機)
 ・ブロワポンプKCEの省エネ事例(エアーナイフ)
「イプロス製造業サイト」に掲載しています。

投稿者 staff : 11:59 | コメント (0)

2015年05月26日

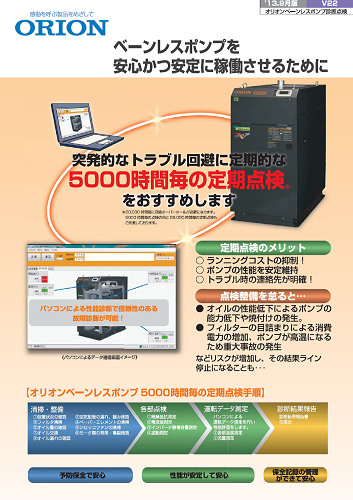

オイルフリー真空ポンプ定期点検・メンテナンスのご案内

弊社のオイルフリー真空ポンプ(ベーンレスポンプ)をご使用中のお客様大変ありがとうございます。オイルフリー真空ポンプは5000時間毎の定期点検・メンテナンス、20000時間毎のオーバーホールを推奨しております。突発的なトラブル回避のために定期点検・メンテナンスの実施をお願いします。詳しくはお問合せください。

【定期点検・メンテナンスのメリット】
①ランニングコストの抑制
 定期的な清掃・整備でランニングコストの増加を抑えることができます。
②故障・運転停止による損失の抑制
 診断点検は運転データから信頼性の高い性能解析・故障予測をします。
③保守記録の保管
 経験豊富な専任の当社認定技術者が点検し、点検作業報告書を提出します。
④定期保証
 点検・メンテナンス実施後の一定期間は修理作業費(サービスマン移動費等含む)が無償です。
 ※製品保証適用除外項目に起因する保証は保証対象外とします。


投稿者 staff : 09:56 | コメント (0)

2015年04月22日

生産性向上促進税制・省エネ設備導入補助金について

オイルフリー真空ポンプ インバータモデルKCEシリーズ(KCE190を除く)、モジュールマルチモデルKCMシリーズは『生産性向上設備促進税制』の対象となります。すでに多数の発行実績もございますので、詳細はお問合せください。
関連ページ:http://www.orionkikai-vacuum-pump.com/topics14.html

また、生産性向上設備促進税制との併用はできませんが『地域工場・中小企業等の省エネルギー設備導入補助金』もオイルフリー真空ポンプは対象となります。こちらはKCE、KCMの他にオイルフリー真空ポンプ ベーシックモデルKCPシリーズでも申請できます。ただし、予算額には限りがあり残りわずかのようです。申請をご希望の方はお早めにお問合せください。
関連ページ:http://www.orionkikai-vacuum-pump.com/topics20.html
