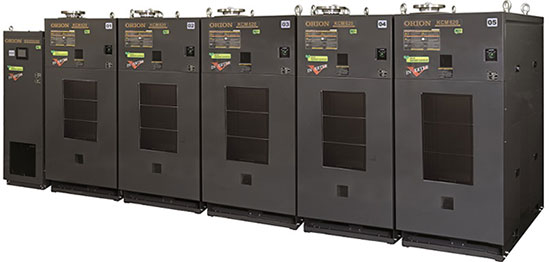

オイルフリー真空ポンプ モジュールマルチ®モデル KCM620

スペック   早見表

業界初のモジュールデザインを採用。
省エネ性能が更に進化した 高真空・大流量モジュールマルチ®モデル受注生産

KCM620 5台
eco speed control 搭載

エコスピード®コントロール
お客様のエア消費量に応じて最適な回転数を自動判断する省エネ機構です。

真空度 100kPa 連続運転が可能。

高効率ロータを搭載した同軸 2 段引ポンプにより、真空度 100kPa での連続運転を実現しました。

真空度をフルレンジで設定可能。

0 〜 100kPa の広範囲で使用でき、真空度に節約がありません。※タッチパネルの設定値は 5 から 101kPa。

従来比最大 80% の省エネが可能。

過圧縮防止の排気構造と 2 段引ポンプにより、開放に近い真空度から到達真空度まで、どこのポイントで使用しても最適な電力で運転。電気代を削減します。

特許 低真空から高真空までカバーする省エネポンプ構造

  • フルレンジの真空度(開放⇔到達)で最適な電力で運転
  • 過圧縮防止の排気構造

真空度が高くなると排気行程時に空気の逆流が発生し、この戻り空気分がエネルギーロスになります。
KCM シリーズでは排気開放直前容積を減少させる排気口を新規設計し、エネルギーロスを抑制しています。
一方、開放時は空気量が増え、過圧縮となり消費電力が上昇します。「補助排気口」を設け、消費電力を低減しています。

省エネポンプ構造
グループコントローラ

グループコントローラ

最大 25 モジュール (15,400m3/h) までの増設が可能。

将来性を見越した投資予算に応じた計画的な増設、償却年数の短縮を実現します。
(エコスピードボックス 1 台でポンプモジュール 5 台まで、更にグループコントローラを追加することによりポンプモジュール 25 台まで拡張できます。)

エコスピード®ボックス(台数制御・容量制御盤)を標準装備。

インバータ制御により、同じ真空度でも大幅な省エネを実現。
ランニングコスト(電気代)を削減できます。

※ モジュールマルチポンプを運転するには、エコスピード®ボックスが必要です。

インテリジェントタッチパネルで簡単操作。

各種設定や運転状況の確認が、視覚的・感覚的に画面にタッチすることで操作・確認ができます。

インテリジェントタッチパネル
■パネル詳細と機能
 ❶測定真空度表示
 デジタルで真空度を表示します (1kPa 単位)
 ❷設定真空度表示
 デジタルで簡単に真空度を設定できます (1kPa 単位)
 ❸運転モード表示
 ❹運転負荷率表示
 ❺運転状態表示
 ❻警報番号表示
 ❼ポンプ起動/停止時刻表示

仕様

型式 モジュールポンプ エコスピードボックス
1台 2台 3台 4台 5台 ESB☐-○○-01
モータ出力 kW 11 22 33 44 55
流量 ※1 m3/h 616 1232 1848 2464 3080
m3/min 10.2 20.5 30.8 41.1 51.3
到達真空度 kPa 100 以上
kPa(abs) 1.3 以下
運転音 ※2 dB 75
配管接続口径   100A JIS 10K フランジ 100A JIS 10K フランジ×2 100A JIS 10K フランジ×3 100A JIS 10K フランジ×4 100A JIS 10K フランジ×5
質量 kg 800 1600 2400 3200 4000 120 〜 200
モータ 出力・極数×台数   11kW・4P×1台 11kW・4P×2台 11kW・4P×3台 11kW・4P×4台 11kW・4P×5台
仕様   トップランナー規制対応高効率モータ
設置環境 設置場所   屋内
許容周囲温度 ※3 5 〜 40
許容周囲湿度   65 ± 20%RH (JIS Z8703)
設置場所標高 ※4 m 1000 以下
定格電源 − 周波数 ※5   三相 200V-50/60Hz 220V-60Hz
制御方式   インバータ 負荷検出回転数自動制御回路内蔵
回転数自動制御範囲 Hz 20 〜 60
オプション   吸気フィルター
  1. ※1 流量は設計排気量となり、容積から求めた理論値です。実流量は能力線図をご確認願います。
  2. ※2 運転音は真空度 80kPa・200V - 60Hz 時での実測値であり、保証値ではありません。
  3. ※3 周囲温度 0℃ 付近で起動した場合、高周波音が発生する場合がありますが、短時間で音が消えますので異常ではありません。
      30 分異常高周波音が連続する場合は販売店またはサービスマンにご相談ください。
  4. ※4 標高 1000m を超える場所での使用は弊社までご相談願います。
  5. ※5 電源電圧の一時的な変動範囲は ±10% 以内、変動が連続する場合の許容範囲は定格電圧±5% 以内です。

モジュールポンプ台数とエコスピードボックスで、数々の組み合わせが可能です。

インバータ制御、eco speed control、台数制御ローテーションなど KCE シリーズの機能を継承、更にお客様の負荷に合わせ、更なる省エネ運転を実現します。

型式と仕様について

モジュールポンプ型式
KCM620-V-01 → インバータ制御 標準仕様
KCM620-V-02 → インバータ制御 キャスタ仕様
エコスピードボックス型式
ESB☐-○○-01 → 標準仕様
ESB☐-○○-02 → キャスタ仕様

☐ = モジュールポンプ台数 × 1100
○ = インバータ機台数 × 10


モジュールポンプとエコスピードボックスの組み合わせ(例)
モジュールポンプとエコスピードボックスの組み合わせ例

将来の設備投資を見越し、ESB を 5 台制御用に選択しておけば、モジュールポンプの追加で大流量化が可能です。
※ 3080m3/h 以上の設備の場合は 5 台グループを 1 セットとしたグループ制御も可能です。販売店にご相談ください。

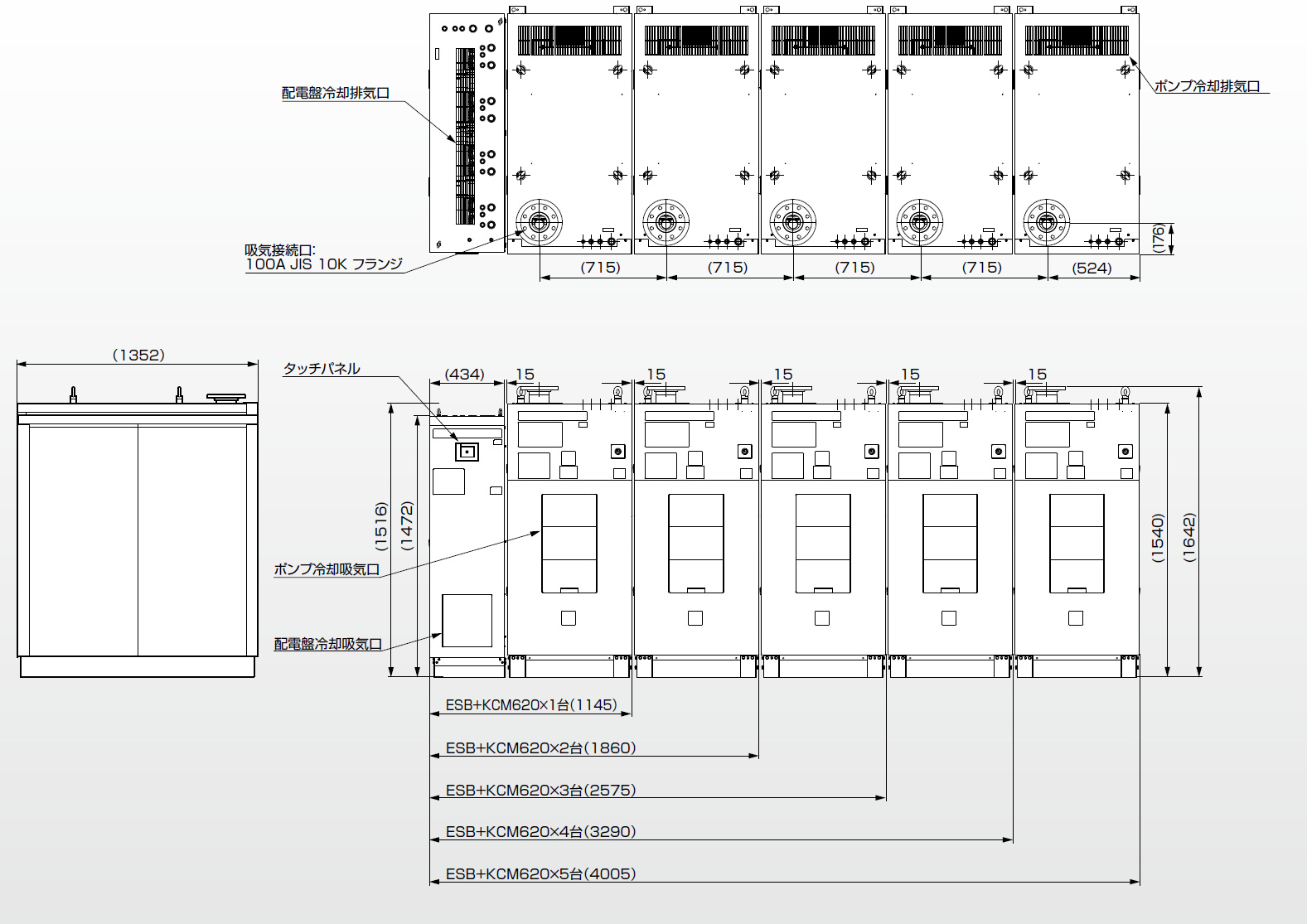

KCM バキューム仕様外形図

KCM620 シリーズ 外形図

モジュールマルチポンプタイプ KCM シリーズ
吸気フィルター VF500 〜 3000 仕様外形図

吸気フィルター VF シリーズ

真空ポンプへの固形物の混入を防ぎます。
オイルフリー真空ポンプ KCM620 は吸気フィルターを付属して
おりませんので、設置台数や使用環境に応じて選定してください。

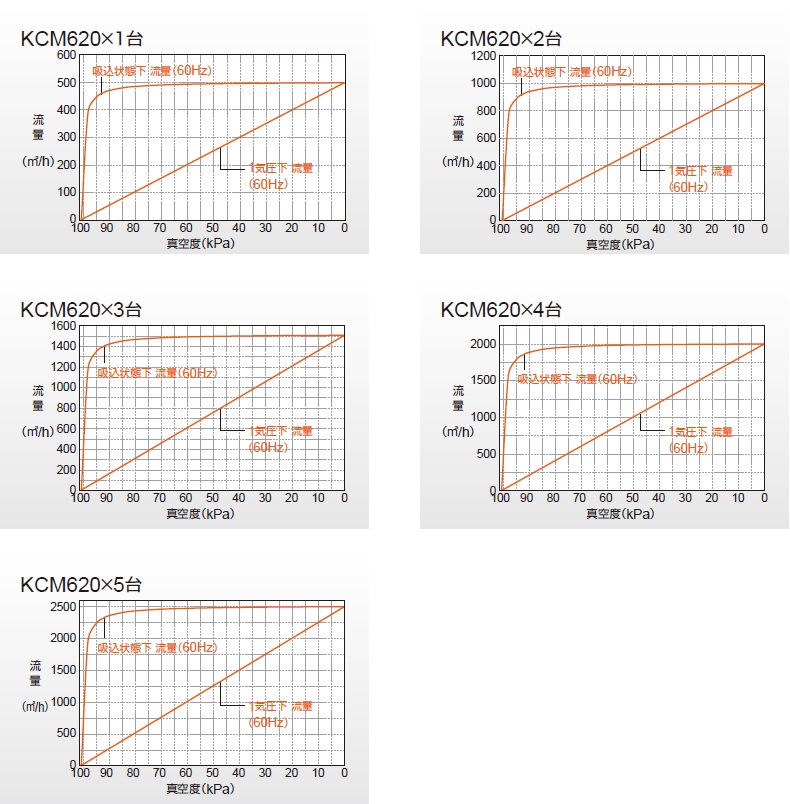

能力線図

KCM620 能力線図
