吸気フィルター VFシリーズ

2μm以上の固形物を99% 除去(ペーパーエレメントの場合)

真空ポンプへの固形物の混入を防ぎます。真空ポンプを保護するために、ポンプの前段に設置してください。
フィルターエレメントは、濾過度 2μm のペーパーエレメントと5μm のポリエステルエレメントの 2 種類をラインナップ。ペーパーエレメントはより小さな固形物を除去でき、ポリエステルエレメントは洗浄可能です。

オリオンオイルフリー真空ポンプ KCM620 は吸気フィルターを付属しておりませんので、設置台数や使用環境に応じて選定してください。

特長

  1. シースルーハウジング(VF500 のみ)
  2. T 型構造 (VF500 〜 1500)
  3. メンテナンスが容易

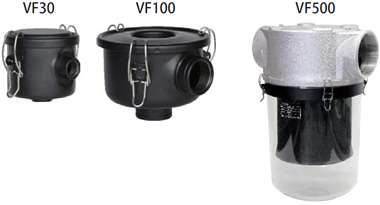

VF500

外形寸法図(単位 :mm)

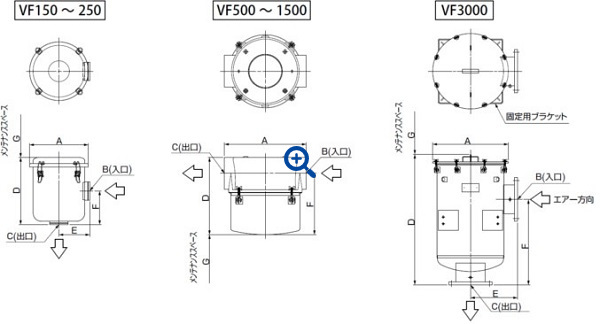

VF30 〜 VF250 シリーズ外形寸法図 VF500 〜 VF1500 シリーズ外形寸法図 VF3000 外形寸法図

仕様

型式*1 当社該当機種 仕様 外形寸法 (mm)
濾過制度 流量 (m3/h) 質量 (kg) A B C D E F G
VF30-02 KCPH30-V 5µm 99% 31 0.54 120 NPSC 1/2※3 91 58 49 100
VF100-01*2 KCP100-V 2μm 99% 94 1.4 167 Rp1 1/4 114 83 67 100
VF100-02 5µm 99%
VF150-01*2 KCP150D-V/VH
KCE190E-V/VH
2μm 99% 195 2 187 Rp1 1/2 171 106 115 150
VF150-02 5μm 99%
VF250-01*2 KCP250D-V
KCE310E-V
KCM310-V
2μm 99% 298 5 222 Rp 2 255 116 128 250
VF250-02 5μm 99%
VF500-01 KCE380E-V/VH
KCE500E-V
KCE570E-VH
KCE620E-V
KCM620-V × 1 台
2μm 99% 884 11 343 Rp 4 502 - 433 250
VF500-02 5μm 99%
VF1000-01 KCM620-V × 2 台 2μm 99% 1,360 23 483 Rp 5 462 - 363 300
VF1000-02 5μm 99%
VF1500-01 KCM620-V × 3 台 2μm 99% 1,870 20 483 Rp 6 462 - 363 300
VF1500-02 5μm 99%
VF3000-01 KCM620-V × 4 台/5 台 2μm 99% 3,060 83 572 200A/10K 991 356 648 550
VF3000-02 5μm 99%
  1. … 末尾 -01 はペーパーエレメント、末尾 -02 はポリエステルエレメント
  2. … オリオンオイルフリー真空ポンプ KCP は付属、KCE、KCM310 は内蔵 (-01)
  3. … NPSC 1/2 は Rc 1/2 とねじ山ピッチがほぼ同等のため、空気出入口は R 1/2 で接続可能です。
  4. … VF シリーズの入気温度範囲は 0 〜 60℃、周囲温度範囲は 0 〜 60℃ となります。

スピンフィルター VSFシリーズ

多量の粉塵を遠心分離で除去

吸入空気中に多くの粉塵が含まれる場合、吸気フィルターVFの前段に取り付けることにより、吸気フィルターエレメントの寿命を大幅に延長できます。目視で内部が確認できるため、メンテナンスが簡単です。

水やオイルが混入する環境下では使用しないでください。

特長

  1. シースルーハウジング
  2. T 型構造 (配管が容易)
  3. メンテナンスが容易

外形寸法図(単位 :mm)

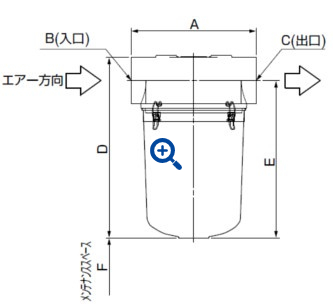

VSFシリーズ外形寸法図 VSF190

仕様

型式 当社該当機種 仕様 外形寸法 (mm)
分離効率 流量 (m3/h) 質量 (kg) A B C D E F
VSF190 使用流用に合わせて選定 15μm 85% 68 - 187 6.4 229 Rp 2 412 362 250
VSF380 170 - 340 11 343 Rp 3 501 433 250
VSF620 340 - 765 10 343 Rp 4 501 433 250

VSF シリーズの入気温度範囲は 0 〜 60℃、周囲温度範囲は 0 〜 60℃ となります。
