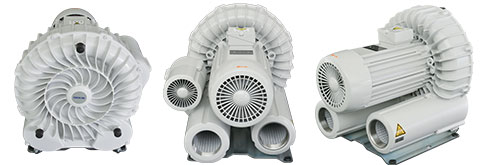

2 段式サイドチャネル KCPL シリーズ
1 シリンダー 2 段構造を採用した為、一般的なサイドチャネルブロワより高い真空度を実現

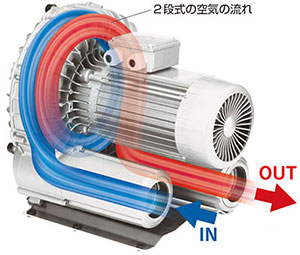

2 段式の空気の流れ
IE3 異電圧標準対応
200 ～ 400V の電圧に IE3 高効率モータで標準対応。
※UL 対応については別途お問い合わせください。

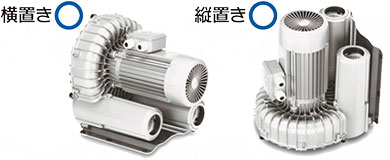

設置位置が自由自在
用途、設置場所に合わせ横置き・縦置きが選べます。

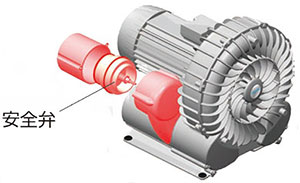

安全弁一体構造
本体にマッチした一体デザインを採用しました。
仕様
| 型式 | 標準モデル | ||||
|---|---|---|---|---|---|
| KCPL160-V-06A | KCPL200-V-06A | KCPL260-V-06A | |||
| 流量 (50/60Hz) ※1 | m3/min | 2.7/3.2 | 3.3/3.9 | 4.3/5.1 | |
| m3/h | 160/190 | 195/235 | 260/305 | ||
| 最高真空度※2 | kPa | 41/41 | 44/44 | 41/40 | |
| 運転音 (50/60Hz)※3 | dB | 70/70 | 71/73 | 70/70 | |
| 配管接続口径 | G2 1/2 | G3 | G3 | ||
| 質量 | kg | 46 | 57 | 67 | |
| モータ | 定格電源-周波数※4 | 三相 200V/350V-50Hz , 200V/220V/350V/400V-60Hz | |||
| 出力·極数×台数 | 3.0/3.6kW·2P | 4.0/4.8kW·2P | 4.0/4.8kW·2P | ||
| 仕様 | IE3 高効率モータ | ||||
| 設置環境 | 設置場所 | 屋内 | |||
| 許容周囲温度※5 | ℃ | -10 ～ 40 | |||
| 許容周囲湿度 | 65 ±20% | ||||
| 設置場所標高※6 | m | 800 以下 | |||
| 付属品 | 安全弁 | ||||
| オプション | 吸気フィルター/エアマフラー（排気サイレンサー） | ||||
- 流量は設計排気量となり、容積から求めた理論値です。実流量は能力線図をご確認願います。
- 1気圧化における最高真空度となります。（標高に応じて補正が必要です。）
- 運転音は 25kPa での実測値であり、保証値でありません。
- 電源電圧の一時的な変動範囲は ±10% 以内です。
- 標高 800m を超える場所での使用は弊社までご相談願います。
KCPL サイドチャネルブロワ仕様外形図(単位 : mm)
能力線図
- 条件 : 1気圧、20℃、安全弁無しの状態で測定
- 点線部分では安全弁が作動する為、装置側流量はグラフより下がります
アクセサリ
| 該当機種 | 吸気フィルター | エアーマフラー （吸気サイレンサー） |
|---|---|---|
| KCPL160-V | VF150-01/02 | NPP40 |
| KCPL200-V | VF250-01/02 | NPO50 |
| KCPL260-V | VF500-01/02 | NPO65 |
- 異物除去のため、サイドチャネルブロワには必ず吸気フィルター（アクセサリ）を使用してください。
吸気フィルターを使用しないと、内部のクリアランス部分にゴミや異物が詰まり、ブロワが故障します。 - 上記吸気フィルター、エアーマフラーは他製品と汎用しており、接続口径を合わせるためには
ブッシングなどが必要となります。詳しくはお問い合わせください。
