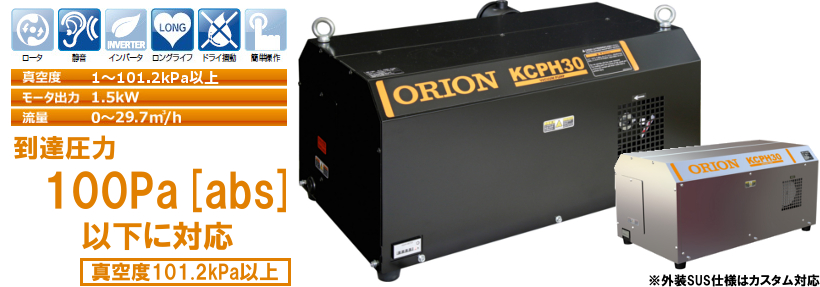

ベーシックモデル KCPH30-V-01A-50/60

KCPH30-V 及び KCPH スペック表
高真空 - 到達圧力 100Pa[abs]以下
大気圧から到達までのフルレンジを実現した高真空ポンプ
コンパクト設計
低床設計されたポンプは各種装置への組込みが可能
オイルフリー
排気がクリーンの為、周囲をオイルで汚しません

用途例

  • 真空成型 
  • 真空包装
  • リークテスト
  • ガス置換
  • 真空洗浄乾燥

  • 脱気・脱泡
  • 医療吸引
  • 食品冷却  
  • 含浸など

仕様表

型式 KCPH30-V-01A-50/60※4
設計排気量 (50/60Hz)
※1
m3/h 29.0/29.7
m3/min 0.48/0.50
到達圧力 Pa[abs] 100 以下
運転音 (50/60Hz) dB 74/75
吸気接続口径   Rp 1/2
質量 kg 57
モータ 定格電圧(周波数)※2 V(Hz) 三相 200(50/60)、220(60)、230(60)
出力 kW 1.5
仕様   トップランナー規制対応高効率モータ
設置環境 設置場所   屋内
許容周囲温度 5 〜 40
許容周囲湿度   70% 以下
設置場所標高※3 m 1000 以下

※1 … 流量は設計排気量となり、容積から求めた理論値です。実流量は排気曲線図をご確認ください。

※2 … 電源電圧の一時的な変動範囲は±10% 以内、変動が連続する場合の許容範囲は定格電圧±5%以内です。

※3 … 標高 1000m を超える場所での使用は弊社までご相談ください。

※4 … 50/60Hz 地域によりモデルが異なります。

排気曲線

排気曲線

外形図

外形図

吸気フィルター標準装備

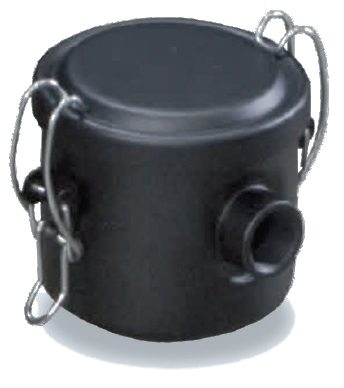

吸気フィルタ VF30-02

  • 接続口径 Rp 1/2
  • ろ過制度 5μm
  • エレメント材質 ポリエステル
吸気フィルター標準装備
