オイルフリーブロワ ベーシックモデル KCP シリーズ

KCE 機能早見表   KCM310 スペック

0.1MPa(1kgf/cm2) まで対応、各種自動機など装置組み込みに最適なブロワ

高効率ロータにより、シリンダー内は完全ドライ
高効率ベーンレスロータを採用し、
単段で 0.1MPa に対応

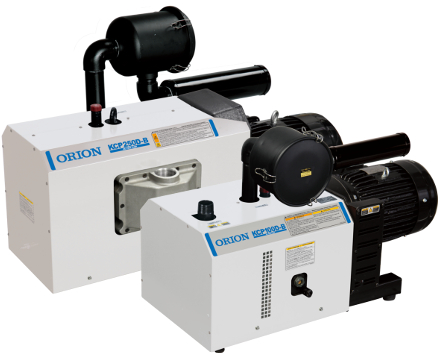

製品 KCP100D-B と KCP250D-B

省エネルギーで様々な環境負荷を改善

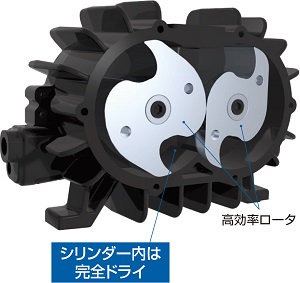

高効率ロータにより、シリンダー内は完全ドライ

高効率ロータを採用。
ポンプ室はオイルフリーでクリーン。更に非接触構造により静音性が向上、耳障りな音域を大幅に低減します。オイルフリーブロワのクリーンエアーは環境改善に最適です。

エアーブローに最適な臨界圧

ノズル吹出速度を最大(音速)にできます

[臨界圧力比]
ノズルなどを通る気体の流速が音速に達した時の上流と下流の圧力の比。
0.09MPa 以上では流速は変わらない。

コンプレッサー減圧
0.2MPa
音速 350m/s
一定
臨界圧 = 0.09MPa 音速 350m/s 臨界圧力比説明図

臨界圧力比説明図

省エネのヒント

工場エアー (0.69MPa) を減圧して使用されていませんか?

[工場エアーからの更新]
エアーコンプレッサは空気を約 1/8 に圧縮するのに、大きなエネルギーを消費します。もし末端で 0.1MPa まで圧力を下げてエアーを使用しているラインがありましたら、KCP ブロワへの置き換えをお勧めします。
具体的な省エネ事例についてはお問い合わせください。

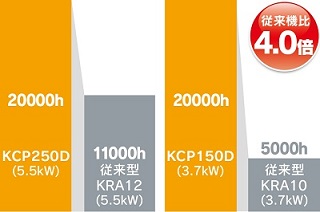

ロングライフ(長寿命)

オ−バーホールサイクルが格段に延長

消耗品は摺動部のシール類のみとなり、ロングライフを実現。

従来機比で 4.0 倍の長寿命となりました

仕様

型式 KCP100D-B-01A KCP150D-B-01A KCP250D-B-01A
モータ出力 kW 3.7 5.5 7.5
流量 (50/60Hz) ※1 m3/min 1.6/2.0 2.6/3.2 4.3/5.1
m3/h 96/117 158/192 256/308
常用排気圧力 (50/60Hz) ※2 MPa 0.1 以下 0.1/0.06 以下
kPa 100 以下 100/60 以下
運転音 (50Hz/60Hz) ※3 dB 78/81 79/81 84/85
配管接続口径   Rc1 1/4 Rc1 1/2 Rc2
質量 kg 150 175 225
モータ 定格電源・周波数 ※4   三相 200V-50/60Hz、三相 220V-60Hz
出力・極数×台数   3.7kW・2P×1台 5.5kW・2P×1台 7.5kW・2P×1台
仕様   トップランナー規制対応高効率モータ
設置環境 設置場所   屋内
許容周囲温度 ※5 0 〜 40
許容周囲湿度   65 ±20%RH(JIS Z8703)
設置場所標高 ※6 m 1000 以下
付属品
  • アワーメータ
  • 吸気フィルター
  • エアーマフラー
  • A 型連成ゲージ
  • プレッシャーコントローラ
  • ブッシング
  • アワーメータ
  • 吸気フィルター
  • エアーマフラー
  • A 型連成ゲージ
  • 圧力逃がし弁
  • 接続配管一式
オプション   キャスタ、デリバリフィルター デリバリフィルター
インバータ制御
  1. 流量は設計排気量となり、容積から求めた理論値です。実流量は能力線図をご確認願います。
  2. ブロワを連続使用できる排気圧力の上限です。この上限を超えて本ブロワを運転しないでください。
    ブロワ寿命を縮めると同時に、故障・事故の原因になります。
  3. 運転音は当社モータを使用したときの値です。
  4. 電源電圧の一時的な変動範囲は ±10% 以内、変動が連続する場合の許容範囲は定格電圧 ±5% 以内です。
  5. 周囲温度 0℃付近で起動した場合、高周波音が発生する場合がありますが、短時間で音が消えますので異常ではありません。
    30分以上高周波音が連続する場合はご相談ください。
  6. 標高 1000m を超える場所での使用は弊社までご相談願います。

KCP ブロワ仕様外形図(単位 : mm)

能力線図(条件 : 20℃)
