オイルフリーブロワ インバータモデル KCE シリーズ

KCE 機能早見表   KCM310 スペック

0.1MPa (1kgf/cm2)にベストチューン!

高効率ロータにより、シリンダー内は完全ドライ
高効率ツインロータを採用し、
単段で 0.1MPa に対応

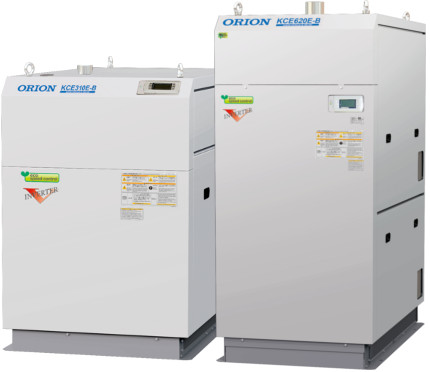

製品 KCE310E-B と KCE620E-B

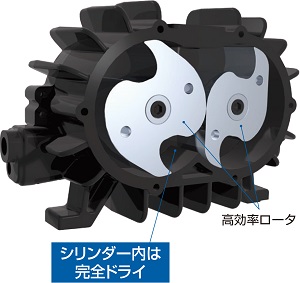

デジタル解析技術により最適なロータ曲線を実現

高効率ロータにより、シリンダー内は完全ドライ
  • 0.1MPa まで使用が可能です。
  • 0.2MPa 仕様についてはお問い合わせください。
  • KCE310E、620E は 100kPa 使用時の周波数上限が 50Hz となります。
  • ポンプ内部でオイルを使わない為、クリーンエアーで経済的。さらに大幅なメンテナンス性向上が図られています。

インバータ制御と簡単操作で快適な作業環境

 の効果で自動的に最小限の電気代へ削減

お客様のエアー使用量を感知し、必要最小限の電気代に抑える eco speed control が標準装備されています。KCE ブロワを複数台使用する場合は台数制御盤なしで、インバータ制御と台数制御システムを組み合わせた multi eco speed control へシステムアップする事が可能です。

KCE コントローラとリンクしたインテリジェント液晶パネルで簡単操作

ブロワの圧力は液晶パネルから 1kPa 単位で設定可能です。エラー発生時は液晶画面がエラー内容を個別に表示します。KCE コントローラには遠隔操作入力端子・運転信号端子・警報信号端子標準装備です。

デジタル圧力ゲージ モード切替え eco speed メータ プログラムキー ブロワ ON-OFF モニタ エンターキー パラメータ選択キー ブロワ KCEシリーズ コントローラ

大容量アフタークーラ内蔵モデルを追加ラインナップ受注生産

熱に弱いワークにも使用できます。

メイン配管 外気温度に
近いエアー
デリバリーフィルター
(標準装備)
ドレンセパレータ
(末端用、床置き脚付き、別売)
低圧力損失
アフタークーラ内蔵
KCE190E-B-AC-01 ポンプユニット ドレン配管 オートドレントラップ
ADE-3-B(別売)
ブロワ KCEシリーズ 低圧力損失アフタークーラ内蔵

低露点仕様(ドライエアー仕様)については、お問い合わせください。

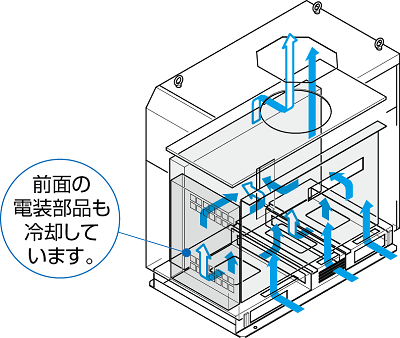

新コンセプト防音構造と非接触ロータによる低運転音 特許

新開発 2 重構造パッケージと非接触ロータとの相乗効果で -8dB を実現しました。

パッケージ無し型との比較 全面の電装部品も冷却しています

エアーブローに最適な臨界圧

ノズル吹出速度を最大(音速)にできます

0.09MPaでノズルから噴射される気体の流速は音速に達します。0.09MPa 以上では流速は変わりません。

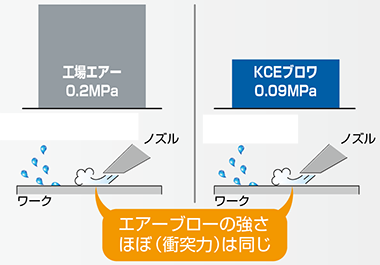

エアーの消費量比較イメージ

コンプレッサー減圧
0.2MPa
KCE ブロワ
0.09MPa
エアー消費量比較 エアーブローの強さ(衝突力)はほぼ同じ

使用圧力上限

KCEブロワはエアーブロー
に最適な0.1MPa!!
使用圧力上限 KCEブロワはエアーブローに最適な0.1MPa

省エネのヒント

工場エアー (0.69MPa) を減圧して使用されていませんか?

[工場エアーからの更新]
エアーコンプレッサは空気を約 1/8 に圧縮するのに、大きなエネルギーを消費します。もし末端で 0.1MPa まで圧力を下げてエアーを使用しているラインがありましたら、KCE ブロワへの置き換えをお勧めします。
具体的な省エネ事例についてはお問い合わせください。

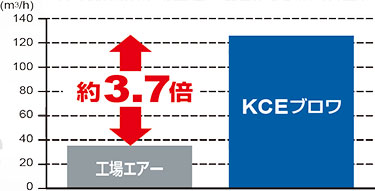

7 馬力(5.5kW) のモータで作り出せる
0.1MPa のエアー流量比較
省エネのヒント
エアー単価 (1m3)イメージ
エアー単価のイメージ

標準モデル仕様

型式 ※1 KCE190E-B-01 KCE310E-B-01 KCE380E-B-01 KCE620E-B-01
KCE190E-B-02 KCE310E-B-02 KCE380E-B-02 KCE620E-B-02
モータ出力 kW 5.5 7.5 11 15
流量 ※2 m3/min 3.2 5.1 6.4 10.3
m3/h 192 308 384 616
常用排気圧力 (50/60Hz) ※3 MPa 0.1 以下 0.1/0.06 以下 0.1 以下 0.1/0.06 以下
kPa 100 以下 100/60 以下 100 以下 100/60 以下
運転音 (50Hz/60Hz) ※4 dB 73 71/73 76 76/78
配管接続口径   Rc1 1/2 Rc2 Rc3
質量 ※5 kg 365 435 575 860
モータ 定格電源・周波数 ※6   三相 200V-50/60Hz
出力・極数×台数   5.5kW・2P×1台 7.5kW・2P×1台 5.5kW・2P×2台 7.5kW・2P×2台
仕様   トップランナー規制対応高効率モータ
設置環境 設置場所   屋内
許容周囲温度 ※7 5 〜 40
許容周囲湿度   65 ±20%RH(JIS Z8703)
設置場所標高 ※8 m 1000 以下
制御方式   負荷検出回転数自動制御回路内蔵
回転数自動制御範囲 Hz 20 ~ 60
  1. KCE380E-B 及び KCE620E-B シリーズは近日発売予定です。
  2. 流量は設計排気量となり、容積から求めた理論値です。実流量は能力線図をご確認願います。
  3. ブロワを連続使用できる排気圧力の上限です。
  4. 運転音は常用排気圧力での実測値であり、保証値ではありません。
  5. 02 モデルはキャスタ仕様となり、重量は仕様表記載値より +5kg です。
  6. 電源電圧の一時的な変動範囲は ±10% 以内、変動が連続する場合の許容範囲は定格電圧 ±5% 以内です。
  7. 周囲温度 0℃付近で起動した場合、高周波音が発生する場合がありますが、短時間で音が消えますので異常ではありません。
    30分以上高周波音が連続する場合はご相談ください。
  8. 標高 1000m を超える場所での使用は弊社までご相談願います。

アフタークーラ仕様受注生産

型式 KCE190E-B-AC-01 KCE310E-B-AC-01
KCE190E-B-AC-02 KCE310E-B-AC-02
モータ出力 kW 5.5 7.5
流量 ※1 m3/min 3.2 5.1
m3/h 192 308
常用排気圧力 (50/60Hz) ※2 MPa 0.1 以下 0.1/0.06 以下
kPa 100 以下 100/60 以下
運転音 (50Hz/60Hz) ※3 dB 73 71/73
配管接続口径   Rc1 1/2 Rc2
質量 ※4 kg 380 485
モータ 定格電源・周波数 ※5   三相 200V-50/60Hz
出力・極数×台数   7.5kW・2P×1台
仕様   トップランナー規制対応高効率モータ
設置環境 設置場所   屋内
許容周囲温度 ※6 5 〜 40
許容周囲湿度   65 ±20%RH(JIS Z8703)
設置場所標高 ※7 m 1000 以下
制御方式   負荷検出回転数自動制御回路内蔵
回転数自動制御範囲 Hz 20 ~ 60
  1. 流量は設計排気量となり、容積から求めた理論値です。実流量は能力線図をご確認願います。
  2. ブロワを連続使用できる排気圧力の上限です。
  3. 運転音は常用排気圧力での実測値であり、保証値ではありません。
  4. 02 モデルはキャスタ仕様となり、重量は仕様表記載値より +5kg です。
  5. 電源電圧の一時的な変動範囲は ±10% 以内、変動が連続する場合の許容範囲は定格電圧 ±5% 以内です。
  6. 周囲温度 0℃付近で起動した場合、高周波音が発生する場合がありますが、短時間で音が消えますので異常ではありません。
    30分以上高周波音が連続する場合はご相談ください。
  7. 標高 1000m を超える場所での使用は弊社までご相談願います。

KCE ブロワ仕様外形図(単位 : mm)

KCE380E-B、KCE620E-B、キャスタ付、アフタークーラ内蔵モデルの寸法はお問い合わせください。

能力線図(条件 : 20℃)
