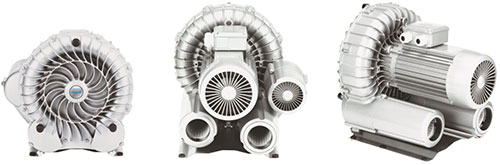

2 段式サイドチャネルブロワ KCPL シリーズ

1 シリンダー 2 段構造により大流量と高圧力を両立

2 段式の空気の流れ

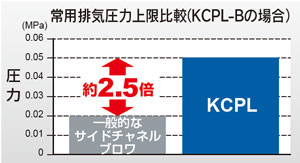

常用使用圧力上限比較

1 シリンダー 2 段構造により、これまでのサイドチャネルブロワの圧力領域を大幅に超えました。

設置位置が自由自在

用途、設置場所に合わせ横置き・縦置きが選べます。

安全弁一体構造

ブロワ本体にマッチした一体デザインを採用しました。

IE3 異電圧標準対応

200 ~ 400V の電圧に IE3 高効率モータで標準対応。
※UL 対応については別途お問い合わせください。

仕様

型式 標準モデル
KCPL160-B-06A KCPL200-B-06A KCPL260-B-06A
流量 (50/60Hz) ※1 m3/min 2.7/3.2 3.3/3.9 4.3/5.1
m3/h 160/190 195/235 260/305
常用排気圧力 (50/60Hz)※2 MPa(kPa)  0.046(46) / 0.045(45)   0.045(45) / 0.045(45)   0.040(40) / 0.040(40)
最高排気圧力 (50/60Hz)※3 MPa(kPa)  0.051(51) / 0.045(45)   0.053(53) / 0.050(50)   0.048(48) / 0.053(53)
運転音 (50/60Hz)※4 dB 73/75 75/77 76/79
配管接続口径   G2 1/2 G3 G3
質量 kg 46 57 72
モータ 定格電源-周波数※5   三相 200V/350V-50Hz , 200V/220V/350V/400V-60Hz
出力·極数×台数   3.0/3.6kW·2P 4.0/4.8kW·2P 5.5/6.6kW·2P
仕様   IE3 高効率モータ
設置環境 設置場所   屋内
許容周囲温度※5 -10 ~ 40
許容周囲湿度   65 ±20%
設置場所標高※6 m 1000 以下
付属品   安全弁
オプション   吸気フィルター/エアマフラー(吸気サイレンサー)
  1. 流量は設計排気量となり、容積から求めた理論値です。実流量は能力線図をご確認願います。
  2. ブロワを常用使用できる排気圧力の上限です。この上限を超えての運転は安全弁が作動する為、常用使用はできません。
    常用排気圧力以上でのご使用は弊社までご相談願います。
  3. ブロワを連続使用できる排気圧力の上限です。この上限を超えて本ブロワを運転しないでください。
    ブロワ寿命を縮めると同時に、故障・事故の原因になります。
  4. 運転音は 33kPa での実測値であり、保証値でありません。
  5. 電源電圧の一時的な変動範囲は ±10% 以内です。
  6. 標高 1000m を超える場所での使用は弊社までご相談願います。

KCPL サイドチャネルブロワ仕様外形図(単位 : mm)

能力線図

  • 条件 : 1気圧、20℃、安全弁無しの状態で測定
  • 点線部分では安全弁が作動する為、常時使用はできません

アクセサリ

アクセサリ
該当機種 吸気フィルター エアーマフラー
(吸気サイレンサー)
KCPL160-B VF150-01/02 NPP40
KCPL200-B VF250-01/02 NPO50
KCPL260-B VF500-01/02 NPO65
  1. 異物除去のため、サイドチャネルブロワには必ず吸気フィルター(アクセサリ)を使用してください。
    吸気フィルターを使用しないと、内部のクリアランス部分にゴミや異物が詰まり、ブロワが故障します。
  2. 上記吸気フィルター、エアーマフラーは他製品と汎用しており、接続口径を合わせるためには
    ブッシングなどが必要となります。詳しくはお問い合わせください。
